Как выбрать нагреватель? Нагреть и поддерживать температуру воды в бассейне можно при помощи водоводяного теплообменника, подключенного к отопительному котлу, или используя специальный электрический водонагреватель. Для работы системы с водоводяным теплообменником можно использовать как отдельный котел, так и котел системы отопления жилого дома. Упрощенно водоводяной теплообменник можно подобрать следующим образом:

Для уличных бассейнов мощность теплообменника (кВт) равна объему бассейна (м3) Для бассейнов, расположенных в помещении, мощность теплообменника (кВт) равна 3/4 объема бассейна (м3)

Фактическая производительность теплообменника зависит от потоков жидкости в первичном и вторичном контуре системы отопления, а также от разницы температур в этих контурах. Для коррекции номинальной производительности, указанной в таблицах, следует пользоваться диаграммами А и Б.

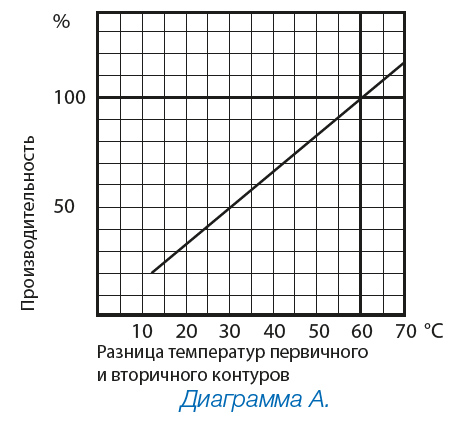

Диаграмма А. Отображает зависимость величины производительности теплообменника от разницы температур в первичном и вторичном контуре системы. Например, для теплообменника 11312 Hi-Temp:

Номинальная производительность из таблицы равна 40 кВт Температура первичного (горячего) контура = 70 °С Температура вторичного (холодного) контура = 10 °С Разница температур составит: 70 - 10 = 60 °С Из графика находим, что при разнице температур 60 °С фактическая производительность соответствует 100% от номинальной, 40 кВт.

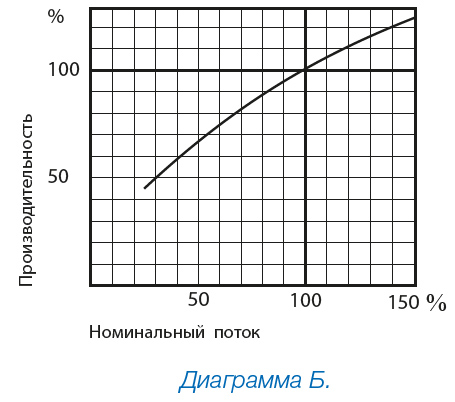

Диаграмма Б. Отображает зависимость величины производительности теплообменника от разницы потоков в первичном и вторичном контуре системы. Если потоки в контурах теплообменника отличаются от приведенных в таблицах, то следует скорректировать номинальную производительность, вычислив ее как среднее арифметическое между значениями, взятыми из графика, для каждого потока в отдельности. Например: для теплообменника 11312 Hi-Temp:

Отклонение потока в первичном контуре = 40,8 / 34,0 х 100% =120 %, во вторичном = 210 / 300 х 100% = 70 % Из графика находим величины соответственно 110 % и 80 % Общая коррекция = (110% + 80 %) / 2 = 95 % Фактическая производительность = 40 кВт * 95% = 38 кВт

Для ориентировочного расчета потребной энергии P, без учета потерь, для нагрева воды на ΔT °С за t часов, можно воспользоваться эмпирической формулой (1).

Где:

P = энергия, кВт
t = время, часы (обычно 2-3 дня)
ΔT = разница начальной и конечной температур воды в бассейне, °С
V = объем воды, м3
S = площадь бассейна, м2
С = 1,163 кВт/кгК, теплоемкость воды
К = фактор потери тепла за время нагрева воды:
Закрытый бассейн К = 0,12 кВт/м2
Открытый бассейн на частично открытой местности К = 0,43 кВт/м2
Открытый бассейн на открытой местности К = 0,75 кВт/м2
